In bestimmten Flugzeugkonfigurationen ist es erforderlich, dass eine PAX-Tür dauerhaft durch einen Türdummy ersetzt und verschlossen wird. Der Türdummy wird, analog zur regulären Tür, in den Kulissen am Türrahmen geführt und dort präzise positioniert.

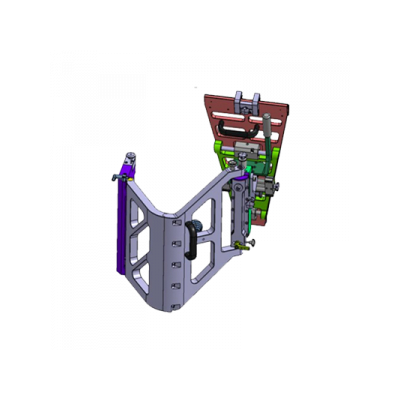

Um die exakte Montage des Türdummys sicherzustellen, wurde eine spezielle Einbauvorrichtung entwickelt und gefertigt, die die Anforderungen der jeweiligen Flugzeugkonfiguration erfüllt.

Die Einbauvorrichtung dient mehreren zentralen Funktionen:
– Sichere Aufnahme und Fixierung des Türdummys während der Montage.
– Temporäres Türscharnier zur Simulation der Öffnungs- und Schließbewegungen der Tür.
– Hebevorrichtung für präzise vertikale Positionierung des Türdummys.
– Feinausrichtung zur Einstellung der Spaltmaße zwischen Dummy und Außenhaut.
Einstellmöglichkeiten

Die Vorrichtung ermöglicht eine hochpräzise Justierung in allen relevanten Achsen:
– Translation: Verschiebung in x- und z-Richtung
– Rotation: Drehung um x-, y- und z-Achse
– Hebe-/Senkmechanismus: Exakte vertikale Positionierung

Durch die wiederholbare Simulation des Öffnens und Schließens der Tür können alle Einstellungen reproduzierbar vorgenommen und die Kulissen optimal eingestellt werden.
